Установки конденсаторные АКУ, КРМ

Автоматизированные конденсаторные установки (АКУ) - это устройства, способные регулировать реактивную мощность цепи в автоматическом режиме, а также повышать коэффициент мощности электрической установки.

Назначение и применение АКУ

Большая часть электроустройств, которые применяются в разных отраслях промышленности, помимо активной мощности в результате смешанной нагрузки потребляют и реактивную мощность.

Это вызывает необходимость использовать более мощные трансформаторы и кабели, что приводит к нежелательным последствиям:

• увеличивается потребляемая мощность и сумма счета за электроэнергию;
• увеличиваются падения напряжения и потери на нагрев в кабелях;
• срок службы оборудования сокращается;

Наиболее доступным, простым и, в тоже время, эффективным способом энергосбережения является компенсация реактивной мощности.

Для таких целей и предназначены автоматизированные конденсаторные установки (АКУ), которые за счет применения косинусных конденсаторов решают все основные проблемы, возникающие при смешанной нагрузке.

Техническая информация и производство АКУ

Установки АКУ представляют собой:

• шкаф одностороннего обслуживания(подключается снизу или сверху);
• цилиндрические металлопленочные конденсаторы(размещаются внутри конденсаторного модуля);
• аппаратура для управления(размещается на фасаде конденсаторного модуля);

Конденсаторы работают при естественном охлаждении, а сама конструкция удобна в эксплуатации и обслуживании.

Регулирование реактивной мощности, контроль параметров сети осуществляют микропроцессорные регуляторы в реальном времени и автоматически, т. е.:

• автоматически отслеживаются и корректируются, в соответствии с заданными, коэффициенты мощности(cosφ);
• исключается генерация реактивной мощности в сеть;
• отсутствие перекомпенсации  (может возникать в нерегулируемых КУ) исключает перенапряжение в сети;

Управление устройством оптимизировано и не требует большого числа команд на переключение конденсаторных контакторов, а на ЖКИ-индикаторе регуляторов отображаются:

• ток I;
• напряжение U;
• частота f;
• реактивная мощность Q;
• активная мощность P;
• полная мощность S;
• коэффициент мощности cosφ (текущее и заданное значения);
• переключение на второй КМ (cosφ2)

Срок службы и надежность АКУ также повышаются за счет снижения пусковых токов гасящими резисторами и опережающими контактами.

Общий вид шкафа автоматизированной конденсаторной установки

1. Шкаф АКУ (подвод питания снизу)

2.  Конденсаторные модули

3.  Модуль ввода

4.  Регулятор реактивной мощности

5.  Амперметр

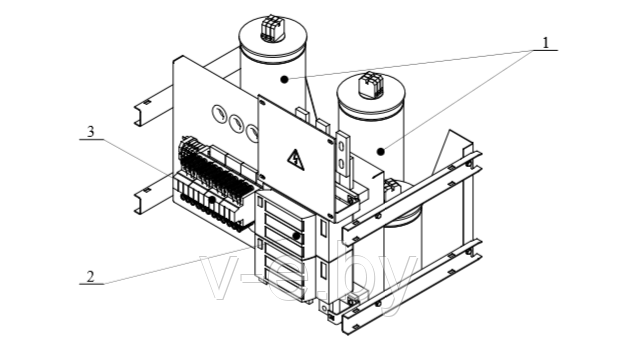

Общий вид модуля конденсаторного АКУ

1. Конденсаторы

2. Рубильники-предохранители

3. Рубильники

Стандартные условные обозначения для заказа
