Общее описание и технические характеристики ПСН
Панель (шкаф) собственных нужд серии ПСН выполняет функцию приема, преобразования и последующего распределения электроэнергии по цепям. Она предназначена для работы с электроэнергией потребителей собственных нужд электрических подстанций и распределительных устройств.
Структура условных обозначения панели серии ПСН | |
---|---|
ПСН-ХХХХ-ХХХ | Панель собственных нужд |
ПСН-ХХХХ-ХХХ | Номинальный ток, А |
ПСН-ХХХХ-ХХХ | Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
Изготовление и сборка панелей ПСН осуществляется в соответствии с ТУ BY 193538516.001-2021.
Конструкция и комплектация ПСН
Корпус ПСН разрабатывается с учетом особенностей и функционального назначения устройства, а также пожеланий заказчика. Данное решение позволяет изготовить шкаф с лучшими массогабаритными показателями.
Схемы силовой части и схемы управления, разрабатываются под каждый заказ индивидуально, учитывая категорийность электроснабжения, мощность и функциональные особенности потребителей.
Конструктивно, панели ПСН обеспечивают:
- удобство подключения кабелей;
- удобство обслуживания в процессе эксплуатации;
- доступность для осмотра и подтяжки мест крепления контактных соединений и составных частей (элементов);
- возможность снятия составных частей для ремонта, замены и контроля параметров.

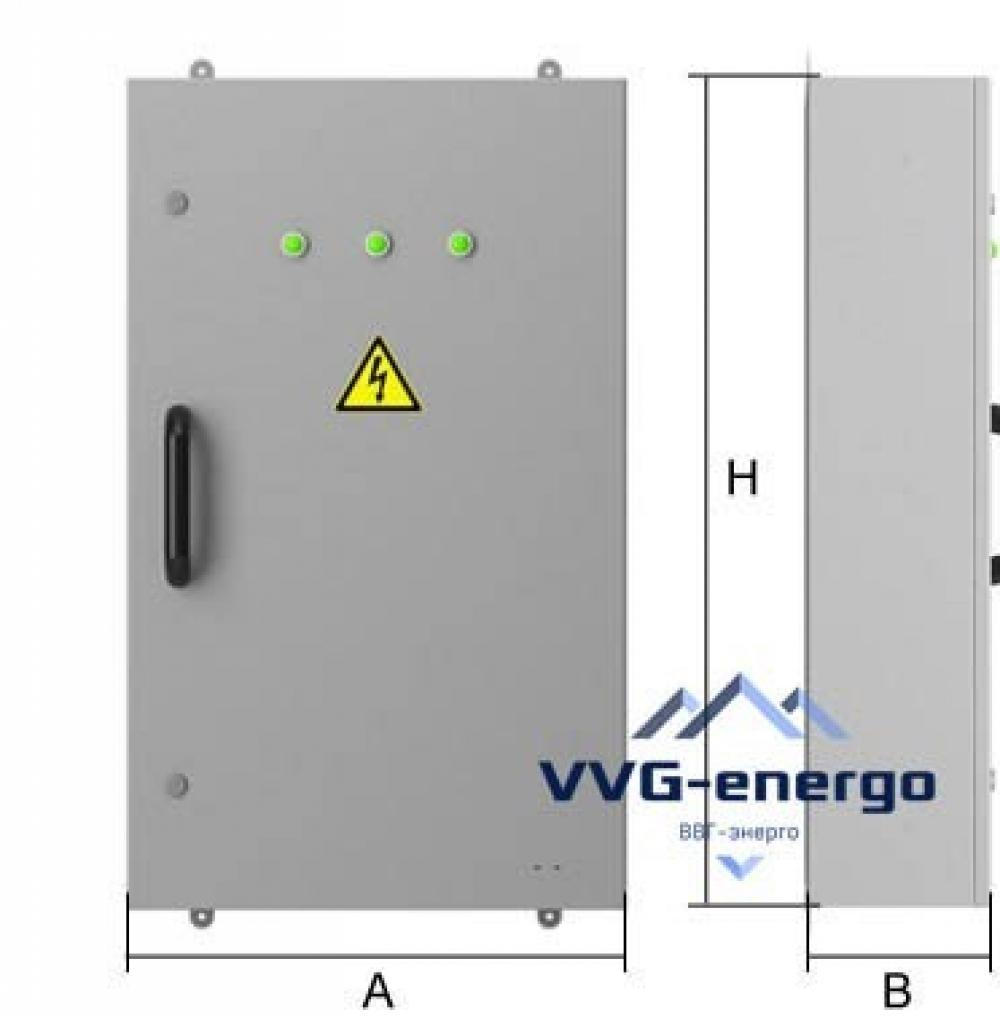

Габариты:
А = 600, 700
B = 220, 220
H = 1000, 1200
Панели данной серии являются совокупностью управляющих устройств, приборов и аппаратов, смонтированных на общей панели с защитой от токов короткого замыкания путём использования автоматических выключателей, или предохранителей.
ПСН может изготавливаться по следующим типам:
- от одного источника питания;
- с автоматическим вводом резерва;
- с автоматическим вводом резерва и дополнительным источником бесперебойного питания;
- по схеме заказчика;
Функционально панели ПСН разделяют на:
- ПСН для питания цепей жизнеобеспечения блок-бокса;
- ПСН для питания схем управления и сигнализации электрощитового оборудования;
ПСН обеспечивает питание следующих потребителей:
- цепей отопления, работающих в автоматическом режиме;
- цепей освещения;
- цепей розеточной сети;
- переносных электроприборов;
- системы пожаро-охранной сигнализации;
- вентиляционного оборудования (при автоматической системе вентиляции).
