ПР88 - Пункт распределительный

Компания ООО "ВВГ-энерго" изготавливает устройства АВР любой сложности оперативно и качественно! Весь перечень продукции, выпускаемой нашей компанией, соответствуют требованиям технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), что подтверждается сертификатами соответствия.


Пункты распределительные ПР88 предназначены для ввода, учета и распределения электрической энергии.

ПР88  устанавливаются в трехфазных сетях напряжением 400/230В переменного тока частотой 50 Гц с глухозаземленной нейтралью.

ПР88 могут производиться:

  • с трехполюсными и однополюсными автоматическими выключателями;
  • с трехфазными и однофазными счетчиками;
  • с устройствами защитного отключения (УЗО).



Структура условного обозначения
ПР 8X-VVG-X-XXX-X XX Пункт распределительный
ПР 8X-VVG-X-XXX-X XX Функциональное назначение:
8 — ввод, учет, распределение электроэнергии с применением автоматических выключателей переменного тока.
ПР 8X-VVG-X-XXX-X XX

Модификация

VVG - ООО "ВВГ-энерго"

ПР 8X-VVG-X-XXX-X XX Исполнение по способу установки:
1 — утопленное;
3 — навесное;
7 — напольное
ПР 8X-VVG-X-XXX-X XX Номер схемы
ПР 8X-VVG-X-XXX-X XX

Обозначение степени защиты и типа ввода:

1 — IP21, ввод сверху;
2 — IP54, ввод сверху;
3 — IP21, ввод снизу;
4 — IP54, ввод снизу.

ПР 8X-VVG-X-XXX-X XX Климатическое исполнение и категория размещения УЗ, У2 по ГОСТ 15150-69





Основные технические параметры пунктов
Наименование параметра Значение
1 Номинальное напряжение, В 400
2 Номинальная частота, Гц 50
3 Номинальный ток аппаратов ввода, А, не более 250
4 Номинальный ударный ток к.з. на шинах, кА
при Iн шкафа до 250 А
при Iн шкафа до 600 А
10
40
5 Номинальный режим работы продолжительный
6 Конструктивное исполнение по способу установки навесное; утопленное;
7 Степень защиты оболочек по ГОСТ 14254-96 IP21; IP54
8 Масса, кг, не более 100
Срок службы аппаратов не менее 25 лет



***ПРИМЕЧАНИЕ - Номинальные токи аппаратов снижаются на 10 % в пунктах со степенью защиты IP21 и на 20 % в пунктах со степенью защиты IP54.

***ПРИМЕЧАНИЕ - Степень защиты по ГОСТ 14254 со стороны дна для пунктов напольного исполнения – IP00.

Пункты напольного и навесного исполнения изготавливаются с расположением вводного выключателя:

  • в верхней части шкафа — при вводе проводок сверху и снизу;
  • в нижней части — по требованию заказчика;

Управление вводными выключателями производится ручным механическим приводом, рукоятка которого устанавливается на двери шкафа. Конструкция шкафов обеспечивает ввод и вывод проводников как сверху, так и снизу в любой комбинации через съемные крышки.

На крышках пунктов со степенью защиты IP54 устанавливаются сальники, количество и диаметры которых указывает потребитель.



Общий вид и габариты распределительных пунктов ПР88

Навесное исполнение распределительных пунктов ПР88

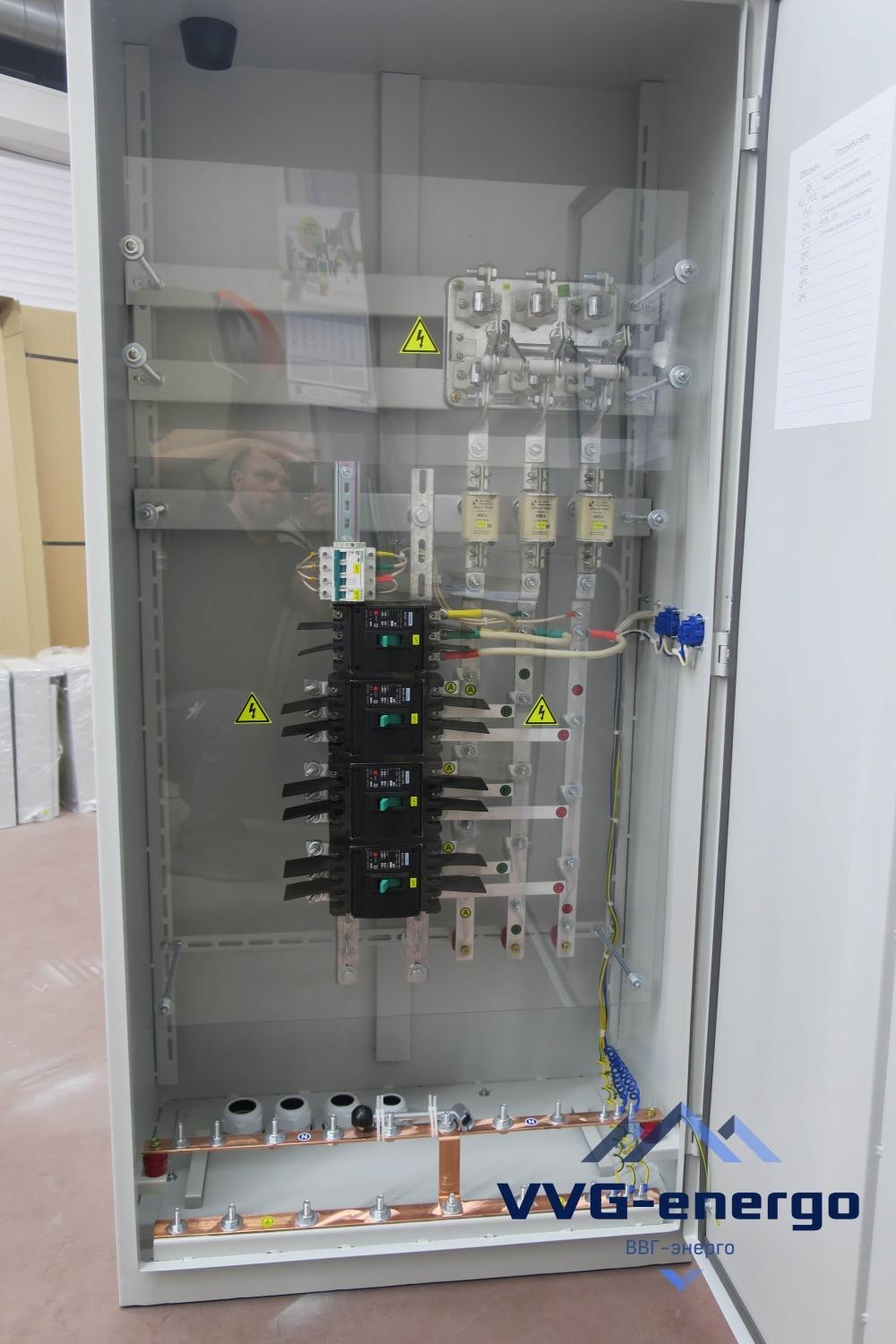

Распределительный пункт ПР88



Размеры, мм Масса, кг,
не более
H H1 L
600 300 750 50
800 365 750 65
1000 465 750 73
1200 665 800 91



Напольное исполнение распределительных пунктов ПР88

Распределительный пункт ПР88



Размеры, мм Масса, кг,
не более
L B
670 160 93
770 210 93



Утопленное исполнение распределительных пунктов ПР88



Распределительный пункт ПР88



Размеры, мм Масса, кг,
не более
L B
600 700 52
800 900 60
1000 1100 65
1200 1300 85
