БАВР-3.0 с применением автоматических выключателей с моторным приводом предназначен для обеспечения непрерывности питания напряжением 0,4 кВ потребителей. Он предназначен для обслуживания трех исполнительных аппаратов QF1, QF2, QF3.
Устройство автоматического включения резерва (АВР) применяется для восстановления питания потребителей, путем автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Устройства АВР должны применяться для схем питания потребителей Ι категории, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса.

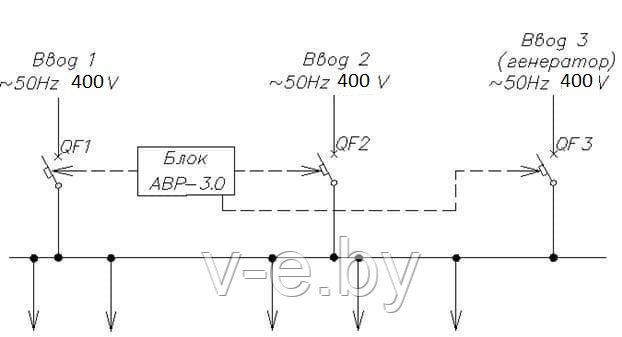

Схема БАВР-3.0 с применением автоматических выключателей с моторным приводом
Основные функции БАВР-3.0 с применением автоматических выключателей с моторным приводом
- автоматическое включение резервного питания в соответствии с алгоритмом, приведённом в таблице 1;
- возможность установки времени срабатывания АВР при исчезновении и восстановлении основного питания;
- контроль положения включено/отключено исполнительных аппаратов;
- программная блокировка силовых автоматов БАВР при срабатывании защиты от перегрузки или короткого замыкания;
- ручное управление исполнительными аппаратами;
- взаимные программные блокировки включения исполнительных аппаратов для включения их в соответствии с установленным алгоритмом (исключается возможность одновременной работы двух силовых аппаратов).
- противопожарное отключение (аварийное) – местное/дистанционное — всех аппаратов.
- световая сигнализация: 1. о наличии напряжения на вводах 2. положения (включено) автоматических выключателей 3. задействования расцепителей выключателей (КЗ, перегрузка)
ПРИМЕЧАНИЕ - Блок АВР-3.0 контролирует значение трех фазных напряжений, а также очередность фаз на вводах 1, 2 и 3. Снижение одного из фазных напряжений, пропадание напряжения или изменение установленной очередности фаз на одном из вводов с заданным промежутком времени приводит к отключению соответствующего вводного аппарата. Отсутствие напряжения на вводах 1 и 2 приводит к отключению этих вводов и включению вводного аппарата подающего напряжение от ДГУ (дизель-генераторной установки).
| Алгоритм работы блока АВР 3.0 | ||||
|---|---|---|---|---|
| № | Состояние питающей сети | Положение силовых аппаратов | ||
| QF1 | QF2 | QF3 | ||
| 1 | напряжение на первом (основном) вводе присутствует | + | - | - |
| 2 | напряжение на первом (основном) вводе отсутствует | - | + | - |
| 3 | напряжение на первом и втором вводе отсутствует |
- | - | + |
| «+» - включен; «-» - отключен | ||||
| Структура условного обозначения | |
| Блок АВР - Х.Х - ВВГ-энерго | Блок АВР |
| Блок АВР - Х.Х - ВВГ-энерго | Количество вводных аппаратов |
| Блок АВР - Х.Х - ВВГ-энерго | Количество аппаратов секционирования |
| Блок АВР - Х.Х - ВВГ-энерго | Предприятие изготовитель |
Более подробную информацию о блоках автоматического включения резерва АВР находится в разделе Блоки автоматического включения резерва БАВР.
