Блок АВР 2.1 с применением автоматических выключателей и контакторов (магнитных пускателей) предназначен для обеспечения восстановления питания напряжением 0,4 кВ потребителей.
Устройство автоматического включения резерва (АВР) применяется для восстановления питания потребителей, путем автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Устройства АВР должны применяться для схем питания потребителей Ι категории, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса.

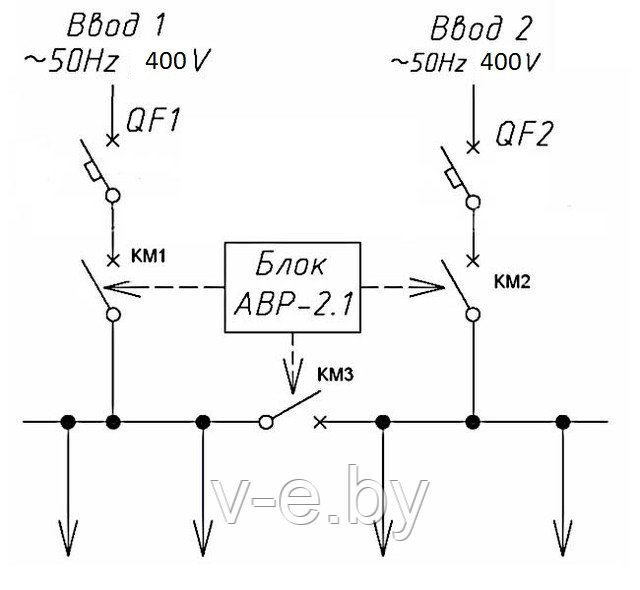

Схема БАВР-2.1 с применением автоматических выключателей и контакторов (магнитных пускателей)
Основные функции БАВР-2.1 с применением автоматических выключателей и контакторов (магнитных пускателей)
- возможность установки времени срабатывания АВР при исчезновении и восстановлении основного питания;
- контроль положения включено/отключено исполнительных аппаратов;
- взаимные программные блокировки управляющих сигналов вкл./откл. (исключение одновременной подачи разных управляющих сигналов) для каждого силового автомата БАВР;
- программная блокировка силовых автоматов БАВР при срабатывании защиты от перегрузки или короткого замыкания;
- взаимные программные блокировки включения исполнительных аппаратов для включения их в соответствии с установленным алгоритмом (исключается возможность одновременной работы двух силовых аппаратов).
- противопожарное отключение (аварийное) – местное/дистанционное — всех аппаратов.
- световая сигнализация: 1. о наличии напряжения на вводах 2. положения (включено) автоматических выключателей 3. задействования расцепителей выключателей (КЗ, перегрузка) 4.противопожарного отключения.
ПРИМЕЧАНИЕ - Блок АВР-2.1 контролирует наличие напряжений на вводах 1 и 2. Пропадание напряжения на одном из вводов KM1 или KM2 с заданным промежутком времени приводит к отключению соответствующего вводного аппарата и включению секционного выключателя KM3.
Алгоритм работы блока АВР 2.1 | ||||
---|---|---|---|---|
№ | Состояние питающей сети | Положение силовых аппаратов | ||
KM1 | KM2 | KM3 | ||
1 | на двух вводах есть напряжение | + | + | - |
2 | напряжения на втором вводе отсутствует | + | - | + |
3 | напряжения на первом вводе отсутствует | - | + | + |
«+» - включен; «-» - отключен |
Структура условного обозначения | |
Блок АВР - Х.Х - ВВГ-энерго | Блок АВР |
Блок АВР - Х.Х - ВВГ-энерго | Количество вводных аппаратов |
Блок АВР - Х.Х - ВВГ-энерго | Количество аппаратов секционирования |
Блок АВР - Х.Х - ВВГ-энерго | Предприятие изготовитель |
Более подробную информацию о блоках автоматического включения резерва АВР находится в разделе Блоки автоматического включения резерва БАВР.
