Блок АВР 2.1 с применением автоматических выключателей с моторным приводом предназначен для обеспечения непрерывности питания напряжением 0,4 кВ потребителей. Он предназначен для обслуживания трех исполнительных аппаратов QF1, QF2 и QF3.
Устройство автоматического включения резерва (АВР) применяется для восстановления питания потребителей, путем автоматического присоединения резервного источника питания при отключении рабочего источника, приводящем к обесточиванию электроустановок потребителя. Устройства АВР должны применяться для схем питания потребителей Ι категории, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение дорогостоящего основного оборудования, массовый брак продукции, расстройство сложного технологического процесса.

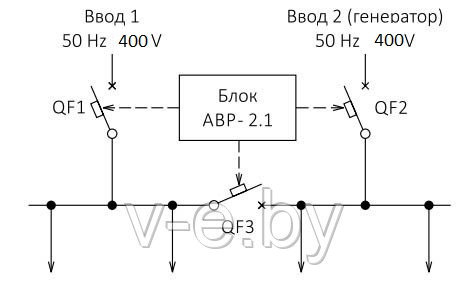

Схема БАВР-2.1 с применением автоматических выключателей с моторным приводом
Основные функции БАВР-2.1 с применением автоматических выключателей с моторным приводом
- возможность установки времени срабатывания АВР при исчезновении и восстановлении основного питания;
- контроль положения включено/отключено исполнительных аппаратов;
- взаимные программные блокировки управляющих сигналов вкл./откл. (исключение одновременной подачи разных управляющих сигналов) для каждого силового автомата БАВР;
- программная блокировка силовых автоматов БАВР при срабатывании защиты от перегрузки или короткого замыкания;
- взаимные программные блокировки включения исполнительных аппаратов для включения их в соответствии с установленным алгоритмом (исключается возможность одновременной работы двух силовых аппаратов).
- противопожарное отключение (аварийное) – местное/дистанционное — всех аппаратов.
- световая сигнализация: 1. о наличии напряжения на вводах 2. положения (включено) автоматических выключателей 3. задействования расцепителей выключателей (КЗ, перегрузка) 4.противопожарного отключения.
Блок АВР контролирует значение трех фазных напряжений, а также очередность фаз на вводах 1 и 2. Снижение одного из фазных напряжений, пропадание напряжения или изменение установленной очередности фаз на одном из вводов с заданным промежутком времени приводит к отключению соответствующего вводного аппарата и подключению секционного выключателя.
| Алгоритм работы блока АВР 2.1 | ||||
|---|---|---|---|---|
| № | Состояние питающей сети | Положение силовых аппаратов | ||
| QF1 | QF2 | QF3 | ||
| 1 | на обоих вводах есть напряжение | + | + | - |
| 2 | напряжения на втором вводе отсутствует | + | - | + |
| 3 | напряжения на первом вводе отсутствует | - | + | + |
| «+» - включен; «-» - отключен | ||||
| Структура условного обозначения | |
| Блок АВР - Х.Х - ВВГ-энерго | Блок АВР |
| Блок АВР - Х.Х - ВВГ-энерго | Количество вводных аппаратов |
| Блок АВР - Х.Х - ВВГ-энерго | Количество аппаратов секционирования |
| Блок АВР - Х.Х - ВВГ-энерго | Предприятие изготовитель |
Более подробную информацию о блоках автоматического включения резерва АВР находится в разделе Блоки автоматического включения резерва БАВР.
