ШР1-33 У3 - один из типовых комбинаций (видов исполнения) шкафов распределительных ШР1.
Шкафы распределительные ШР1 предназначены для приема, распределения, учета электрической энергии напряжением 400 В трехфазного переменного тока частотой 50 Гц и защиты отходящих линий при перегрузках и коротких замыканиях. Шкафы распределительные силовые ШР1 используются для распределения электрической энергии в промышленных и административных зданиях.
Шкафы ШР1 изготавливаются в соответствии с требованиями ТУ BY 193538516.001-2021.
| Структура условного обозначения | |
| ШР1 – ХХ – У3 | Шкаф распределительный ШР1 |
| ШР1 – ХХ – У3 | Номер исполнения (схема) шкафа |
| ШР1 – ХХ – У3 | Вид климатического исполнения по ГОСТ 15150 |
| Основные технические характеристики | |||||||
|---|---|---|---|---|---|---|---|
|
Тип шкафа |
Номинальный ток шкафа, А |
Ширина шкафа В, мм |
Устанавливаемые аппараты, их количество и номинальные токи, шт. ×А |
||||
|
Рубильник |
Предохранитель (трехфазные группы) |
Выключатель автоматический |
Трансформатор тока |
Счетчик трехфазный |
|||
| ШР1-33 У3 | 360 | 700 | РБ-4 1× 400 |
- | ÀЕ2044, АЕ2046, АЕ2056 8× 100 |
3× 400/5 | 1 × 5 |
| ***Примечание – Указаны максимальные значения номинальных токов на отходящих линиях (предохранители или выключатели), они могут быть уточнены при заказе. | |||||||

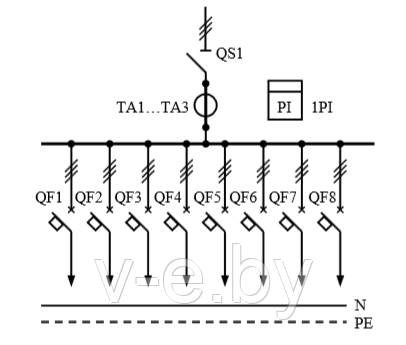

Схема шкафа ШР1-33 У3
