ШР1-24 У3 -шкаф распределительный силовой

ШР1-24 У3 -шкаф распределительный силовой

ШР1-24 У3 -шкаф распределительный силовой

Код товара: 1294

Подробнее
Номинальное напряжение главной цепи, В 400.0
Тип оборудования Шкаф
Частота, Гц 50
Номинальный ток, А 360.0
Количество шкафов, шт. 1
Компания  ООО "ВВГ-энерго"  изготавливает Шкафы распределительные силовые ШР1   любой сложности оперативно и качественно!  Весь перечень продукции, выпускаемой нашей компанией,  соответствует требованиям технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), что подтверждается сертификатами соответствия.



ШР1-24 У3 - один из типовых комбинаций (видов исполнения) шкафов распределительных ШР1.

Шкафы  распределительные  ШР1  предназначены  для  приема, распределения, учета электрической энергии напряжением 400 В трехфазного переменного тока частотой 50 Гц и защиты отходящих линий при перегрузках и коротких замыканиях. Шкафы распределительные силовые  ШР1 используются для распределения электрической энергии в промышленных и административных зданиях.


Шкафы ШР1 изготавливаются в соответствии с требованиями ТУ BY 193538516.001-2021.





Структура условного обозначения
ШР1 – ХХ – У3 Шкаф распределительный ШР1
ШР1 – ХХ – У3 Номер исполнения (схема) шкафа
ШР1 – ХХ – У3 Вид климатического исполнения по ГОСТ 15150





Основные технические характеристики

Тип шкафа

Номинальный ток

шкафа, А

Ширина шкафа В,

мм

Устанавливаемые аппараты, их количество и

номинальные токи, шт. ×А

Рубильник

Предохранитель

(трехфазные

группы)

Выключатель

автоматический

Трансформатор тока

Счетчик

трехфазный

ШР1-24 У3 360 700 РБ-4
1× 400
ПН2
8× 100
- - -
***Примечание – Указаны максимальные значения номинальных токов на отходящих линиях (предохранители или выключатели), они могут быть уточнены при заказе.

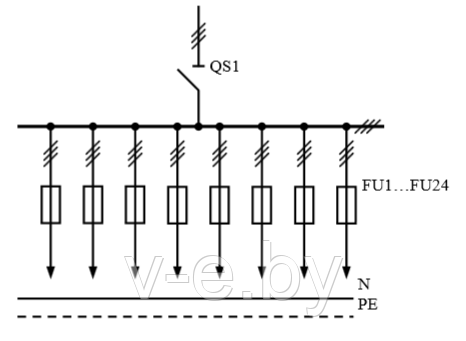

Схема шкафа ШР1-24 У3



Схема шкафа распределительного ШР1-24 У3
