Шкаф защиты шин ШЗШ -типовое исполнение шкафов зажимов ШЗВ.
Шкафы с клеммными зажимами серии ШЗВ предназначены для соединения и разветвления вторичных и силовых цепей открытых распределительных устройств.
Номинальный ток наборных зажимов от 16 до 40 А, напряжение до 400 В переменного тока и до 230 В постоянного тока.
Изготовление и сборка шкафов ШЗВ осуществляется в соответствии с ТУ BY 193538516.001-2021.
| Технические характеристики | ||||||||
|---|---|---|---|---|---|---|---|---|
|
Тип ШЗВ шкафа |
Номинальное напряжение |
Сечение подключаемых проводов |
Количество клеммных зажимов |
Количество испытательных блоков |
Мощность системы обогрева шкафа |
Габаритные размеры шкафа (В×Ш×Г), мм |
Способ установки |
Подвод кабеля |
| ШЗШ | 230/400 В | От 1,5 до 6 мм² | - | До 6 шт | 180 Вт | 1000×600×300 |
навесной, напольный |
сверху, снизу |
1. Для выполнения внешнего заземления в шкафу предусмотрен проводник сечением 16 мм 2 длинной 800 мм.

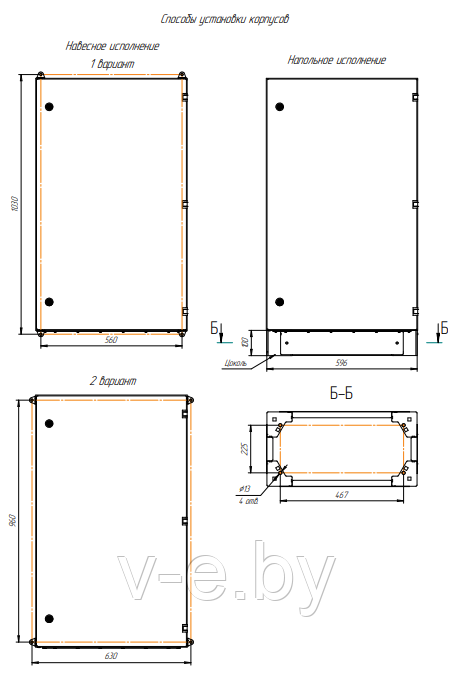

2. Возможны навесной и напольный способы установки корпусов (см.рисунок ниже).
3. Подвод кабелей осуществляется снизу через гермовводы.
4. Степень защиты: IP54(IP55).

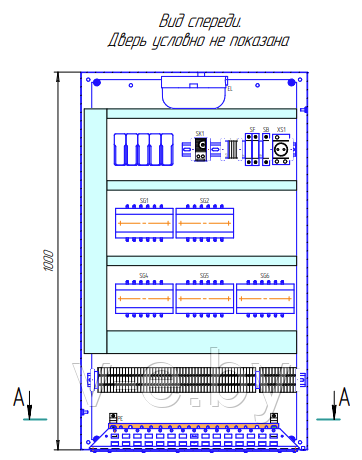

Шкаф защиты шин ШЗШ-1_типовое исполнение
Шкаф защиты шин ШЗШ-2_типовое исполнение
Более подробная информация о шкафах с клеммными зажимами находится в разделе ШЗВ — шкаф с клеммными зажимами.
